24 PCs Electrode Mesh Size 100 * 100mm Thép tăng cường thanh lưới máy hàn

Máy hàn lưới thép cốt 24 chiếc, kích thước lưới 100*100mm

Giới thiệu máy hàn lưới thép cốt

Máy hàn lưới thép cốt tự động hàn các thanh thép thành lưới cho xây dựng. Được điều khiển bởi PLC, máy kẹp và hàn chính xác các giao điểm của thanh thép bằng dòng điện và áp lực. Máy liên tục kéo và cắt lưới để sản xuất hiệu quả. Máy có tốc độ hàn cao, kích thước chính xác, hoạt động tiết kiệm năng lượng và điều khiển màn hình cảm ứng dễ dàng, được hỗ trợ bởi động cơ servo và xi lanh khí để hoạt động ổn định.

Tính năng máy hàn lưới thép cốt

1. Thiết kế mới tăng sản lượng 20%, giảm sử dụng khí 30%, rút ngắn xi lanh 60%, cung cấp áp lực 570KG, tiết kiệm 50% điện năng và đơn giản hóa kết nối van.

2. Ống thép đặc biệt cho phép nạp dây dọc dễ dàng; động cơ servo gửi dây đi xa hơn; xi lanh SMC tự động kẹp; rãnh nâng lên để bảo vệ điện cực.

3. Bộ cấp dây ngang với dung tích 1T sử dụng động cơ & bộ giảm tốc để cấp liệu số lượng lớn; động cơ servo đảm bảo dây rơi chính xác, ổn định với mô-men xoắn lớn.

4. Kéo lưới được điều khiển bởi động cơ servo với bộ giảm tốc, xi lanh SMC điều khiển nâng móc, và PLC điều chỉnh khoảng cách dây qua màn hình cảm ứng.

5. Hệ thống điều khiển PLC đảm bảo hoạt động chính xác, tự động của toàn bộ máy, cho phép cài đặt tham số dễ dàng, giám sát thời gian thực và hoạt động ổn định.

6. Phễu dây ngang: động cơ bước điều khiển thiết bị dạng đĩa để thả dây tự động, và phễu có dung tích lớn chứa dây tối đa lên đến 1,5 tấn. Khi không có dây ngang trong phễu, thiết bị sẽ tự động dừng hoạt động.

7. Cơ cấu cấp dây dọc: động cơ servo được trang bị bộ giảm tốc hành tinh để điều khiển thiết bị cấp dây nén khí để gửi dây đến vị trí hàn. Thiết bị đang hàn tự động.

8. Cơ cấu kéo lưới: động cơ servo hỗ trợ bộ giảm tốc hành tinh điều khiển thiết bị kéo lưới kẹp khí nén để đảm bảo sự ổn định của hệ thống và kích thước tiêu chuẩn của lưới hàn. Kéo lưới qua lại tự động có thể thực hiện sản xuất lưới có kích thước kéo dài.

9. Sử dụng điện cực hàn làm mát bằng nước và máy biến áp làm mát bằng nước loại mới đặc biệt để hàn lưới bằng nhựa epoxy, có kích thước nhỏ hơn và an toàn, đáng tin cậy hơn so với máy biến áp truyền thống.

10. Các thiết bị điện áp thấp được làm từ Schneider, thương hiệu nổi tiếng để đảm bảo hoạt động hiệu quả và ổn định của thiết bị.

11. Máy sẽ tự động dừng hoạt động nếu không có dây ngang trong thiết bị phễu.

12. Khi có sự cố trên máy, PLC sẽ báo động, giúp thuận tiện cho việc điều chỉnh máy.

13. Điều chỉnh khoảng cách dây ngang sử dụng điều khiển máy tính vi mô PLC, cài đặt trên màn hình cảm ứng. Rất dễ dàng và thuận tiện để vận hành.

14. Hệ thống kéo lưới được tính toán tự động theo chu kỳ. Không cần cài đặt thủ công. Xe kéo lưới có thể tự động quay về vị trí ban đầu sau khi hoàn thành kéo lưới.

Ưu điểm máy hàn lưới thép cốt

1. Hiệu quả và Nhanh chóng: Hàn tự động cải thiện hiệu quả sản xuất và giảm chi phí lao động.
2. Chất lượng hàn ổn định: Mối hàn chắc chắn và các kết nối đồng đều đảm bảo độ bền và tuổi thọ của lưới.
3. Kiểm soát chính xác: Hệ thống PLC điều chỉnh các thông số hàn để hàn có độ chính xác cao và kiểm soát kích thước.
4. Tiết kiệm năng lượng và Thân thiện với môi trường: Thiết kế hợp lý giảm tiêu thụ năng lượng và khí, dẫn đến hoạt động tiết kiệm chi phí hơn.
5. Dễ vận hành: Giao diện điều khiển màn hình cảm ứng cho phép thiết lập và giám sát trạng thái sản xuất dễ dàng.
6. Ứng dụng rộng rãi: Hỗ trợ nhiều loại thông số kỹ thuật của thép cốt để đáp ứng các yêu cầu dự án đa dạng.
7. Cấu trúc nhỏ gọn: Tiết kiệm không gian nhà xưởng và tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.

Thông số kỹ thuật máy hàn lưới thép cốt

Ứng dụng máy hàn lưới thép cốt

Lưới thép cốt chủ yếu được sử dụng trong việc xây dựng cơ sở hạ tầng như đường cao tốc, đường sắt và đường băng sân bay. Nó tăng cường sự ổn định và độ bền của đường, đồng thời giảm sự hình thành vết nứt.

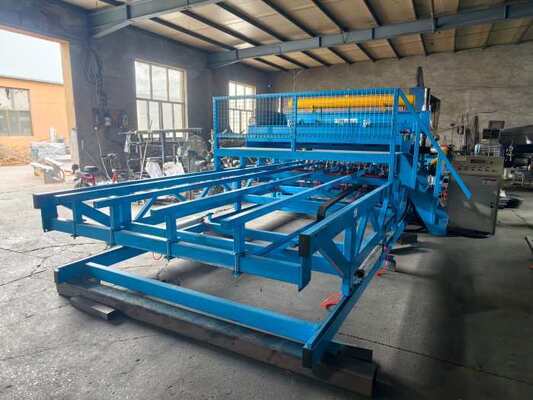

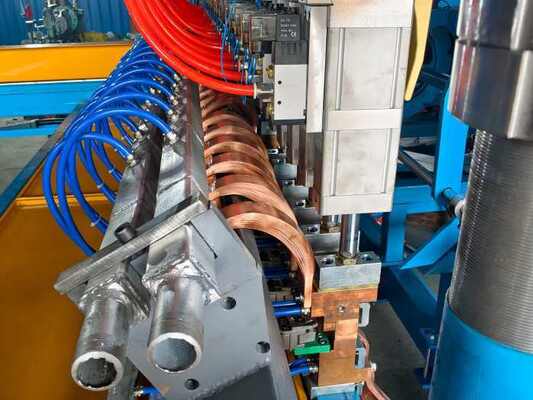

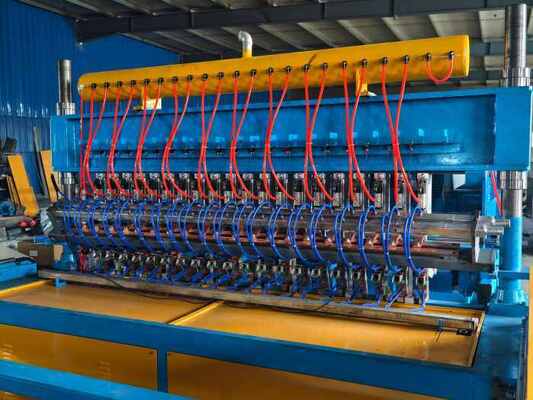

Ảnh máy hàn lưới thép cốt
