Máy hàn lưới củng cố 5-12mm / BRC Băng củng cố tấm lưới máy hàn

Máy hàn lưới củng cố 5-12mm / Máy hàn tấm lưới củng cố bê tông BRC

giới thiệu máy hàn lưới gia cố 5-12mm / máy hàn tấm lưới gia cố bê tông BRC

Tăng cường dây lưới hàn máy tự động hàn dây thép vào lưới để xây dựng.nó chính xác kẹp và hàn các giao điểm dây bằng cách sử dụng điện và áp suất. Máy liên tục kéo và cắt lưới cho sản xuất hiệu quả. Nó có tính năng tốc độ hàn cao, kích thước chính xác, hoạt động tiết kiệm năng lượng và dễ dàng điều khiển màn hình cảm ứng,được hỗ trợ bởi các động cơ servo và xi lanh không khí để có hiệu suất ổn định.

Tính năng của Máy hàn lưới củng cố 5-12mm / Máy hàn tấm lưới củng cố bê tông BRC

1Thiết kế mới tăng sản lượng 20%, giảm sử dụng không khí 30%, rút ngắn xi lanh 60%, cung cấp áp suất 570KG, tiết kiệm 50% năng lượng và đơn giản hóa kết nối van.

2. ống thép đặc biệt cho phép đường dây dễ dàng cho ăn; servo gửi dây xa hơn; xi lanh SMC tự động kẹp; đường hầm khe nâng để bảo vệ điện cực.

3. Cross dây cho ăn với 1T dung lượng sử dụng động cơ & giảm cho cung cấp hàng loạt; servo động cơ đảm bảo chính xác, ổn định dây rơi với mô-men xoắn lớn.

4. Lái lưới được điều khiển bởi động cơ servo với máy giảm, xi lanh SMC điều khiển nâng móc, và PLC điều chỉnh khoảng cách dây thông qua màn hình cảm ứng.

5Hệ thống điều khiển PLC đảm bảo hoạt động chính xác, tự động của toàn bộ máy, cho phép cài đặt tham số dễ dàng, giám sát thời gian thực và hiệu suất ổn định.

6Hiệu quả và nhanh chóng: hàn tự động cải thiện hiệu quả sản xuất và giảm chi phí lao động.
7Chất lượng hàn ổn định: Các dây hàn mạnh mẽ và các kết nối đồng đều đảm bảo sức mạnh và độ bền của lưới.
8. Kiểm soát chính xác: Một hệ thống PLC điều chỉnh các thông số hàn để hàn chính xác cao và kiểm soát kích thước.
9Tiết kiệm năng lượng và thân thiện với môi trường: Một thiết kế hợp lý làm giảm tiêu thụ năng lượng và khí, dẫn đến hoạt động kinh tế hơn.
10- Hoạt động dễ dàng: Một giao diện điều khiển màn hình cảm ứng cho phép thiết lập dễ dàng và theo dõi tình trạng sản xuất.
11. Phạm vi ứng dụng rộng: Hỗ trợ một loạt các thông số kỹ thuật thép để đáp ứng các yêu cầu dự án đa dạng.

Ưu điểm của máy hàn lưới củng cố 5-12mm / BRC máy hàn tấm lưới củng cố bê tông

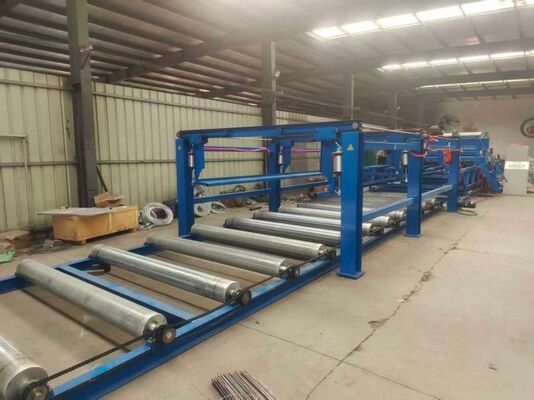

1Thiết bị kéo lưới

Nó là để kéo các dây chéo hàn ra khỏi lưới theo các thông số được thiết lập bởi chương trình, và theo chiều dài của lưới, nó có thể nhận ra nhiều reciprocating kéo lưới,cho đến khi toàn bộ lưới được kéo ra hoàn toànNó bao gồm bốn phần: khung dưới cùng, khung lưới kéo di động, xe lưới kéo và các ống lưới hỗ trợ.

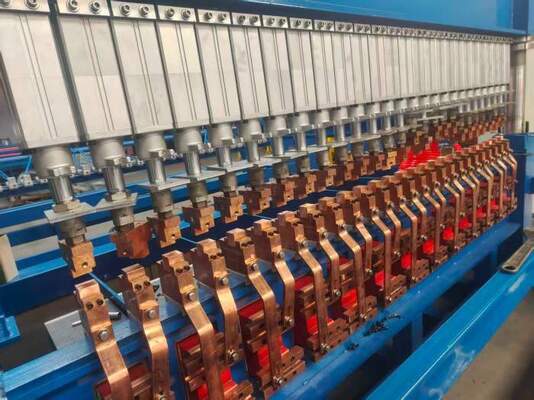

2Các điện cực lên và xuống đều áp dụng đặc biệt CuCrZr, dẫn điện, độ cứng và chống mòn đều rất tốt,thời gian chuyển đổi của tế bào dọc được giảm xuống khoảng 30 giâyĐiện cực hàn được điều khiển bởi trục đi qua crank,và được lắp đặt với áp suất xuân điều chỉnh.Cấu trúc này không bị ảnh hưởng bởi khí hậu và bảo trì và sử dụng thuận tiện.
Và điện cực trên và dưới cả hai đều áp dụng hệ thống làm mát bằng nước, do đó giảm nhiệt của điện cực trên và dưới khi máy hoạt động, và có thể làm việc trong 24 giờ liên tục.

3. Cross Wire Tự động rơi Hopper
Thiết bị là một loại thiết bị cho ăn có thể gửi các dây thép cắt trước vào vị trí điện cực hàn của máy hàn lưới theo yêu cầu hàn,có thể lưu trữ khoảng 1 tấn dây ngang được cắt trước, giảm đáng kể cường độ cho ăn thường xuyên;
a) Máy kéo này bao gồm một nền tảng, hai thang, một máy kéo rơi, tất cả chúng được lắp đặt trên giá kéo lưới phía sau và phía trước.
b) Có một thang ở cả hai bên của nền tảng để dễ dàng vận hành.
c) Các hopper rơi sử dụng một bánh xe rãnh hình đĩa để chọn chính xác dây.mỗi dây thép chéo chéo đều được cung cấp vào vị trí của pusher một một. Sợi dây rơi sức mạnh là 13.5 N.M động cơ bước.
d) Một bộ dây thép chéo được lắp đặt tại vị trí đẩy của người đẩy trong chùm dưới của máy hàn lưới để đảm bảo sự nhất quán của dây thép chéo.Các sức mạnh vỗ tay là một xi lanh ba trục với đường kính xi lanh của 40mm.

4. Định tuyến dây và thiết bị cấp tự động

Thiết bị cấp tự động dây dẫn đường là tự động gửi các dây dẫn dây thêu bằng tay đến vị trí điện cực hàn của máy hàn lưới chính,để tạo điều kiện cho máy hàn lưới chính hoàn thành quá trình hàn. Khi dây dẫn đường ăn xe là tự động ăn, nhóm tiếp theo của dây dẫn đường sẽ được chuẩn bị bằng tay,mà có thể nhận ra sản xuất của máy hàn lưới chính mà không cần tắt và cải thiện đáng kể hiệu quả sản xuất.

a) Nó bao gồm một dây dẫn đường ăn xe, một thiết bị sắp xếp, phía trước và phía sau cuộn dây và khung xe ăn.
b) Có 16-26pcs thiết bị kẹp dây dây, được lắp đặt trên chùm của dây dây đường cho ăn xe, và các hành động kẹp được thực hiện bởi xi lanh không khí.
c) Thiết bị định vị liên kết dây dẫn di chuyển lên và xuống.thiết bị sắp xếp và định vị được nâng lên để đảm bảo rằng chiều dài của tất cả các dây dây đều.

Các thông số kỹ thuật của Máy hàn lưới gia cố 5-12mm / Máy hàn tấm lưới gia cố bê tông BRC

Ứng dụng của lưới củng cố

1Xây dựng: Củng cố sàn nhà, tường, ván và mái nhà.
2Dự án đường: Được sử dụng trong đường cao tốc, cầu và đường hầm để củng cố bê tông.
3Bảo tồn nước: Tăng cường đập, hồ chứa và sườn kênh.
4Hỗ trợ khai thác mỏ: Được sử dụng trong đường hầm và đường hầm để hỗ trợ an toàn.
5Sàn công nghiệp: Củng cố sàn nhà máy và kho.
6Các thành phần chế tạo sẵn: Khung cho các sản phẩm bê tông tiền chế như đường ống và ống thoát nước.

Hình ảnh của Máy hàn lưới củng cố 5-12mm / Máy hàn tấm lưới củng cố bê tông BRC
