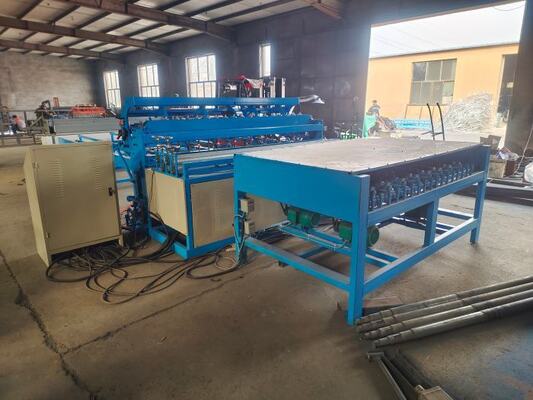

Kích thước lưới 150 * 150mm 4mm PLC Thiết bị hàn lưới xây dựng

Kích thước lưới 150 * 150mm 4mm PLC Thiết bị hàn lưới xây dựng

Thiết bị hàn lưới xây dựng giới thiệu

1Toàn bộ máy được điều khiển bởi giao diện người máy + chế độ điều khiển lập trình plc, với mức độ tự động cao.
2Nó có thể hàn dây xăng, dây kéo lạnh, dây đen và các vật liệu khác, với khả năng thích nghi rộng rãi.
3Tùy thuộc vào dung lượng của người dùng, hàn một lần hoặc phần có thể được áp dụng, với sự linh hoạt lớn.
4Đơn vị được thiết kế như một cấu trúc có thể tách để tạo điều kiện điều chỉnh và bảo trì thông số kỹ thuật.
5Các biến áp áp dụng nước áp lực làm mát và được trang bị thiết bị bảo vệ dòng chảy, do đó, đơn vị có thể làm việc đáng tin cậy và liên tục.
6Áp lực hàn phải đồng đều để đảm bảo chất lượng của tất cả các khớp hàn.
7Thiết bị trống thanh ngang sử dụng động cơ bước cho việc cho ăn tự động để giảm cường độ lao động và cải thiện hiệu quả.
8Các kích thước dọc của mạng có thể được thay đổi thông qua đầu vào màn hình để đáp ứng nhu cầu của nhiều thông số kỹ thuật thay đổi.
9Vị trí làm trống thanh ngang được trang bị một cơ chế ném vật liệu từ tính, có tốc độ làm trống nhanh và hiệu quả sản xuất cao.
10Điện cực được trang bị một thiết bị để đảm bảo làm trống đáng tin cậy và chính xác của gia cố chéo.

Tính năng thiết bị hàn lưới xây dựng

Máy hàn lưới chính

1Máy hàn là một thiết bị áp dụng áp lực và điện cho các đường dọc và ngang được đặt trước để tạo thành các điểm hàn.

2. Các mùa xuân áp suất tiếp xúc trên có tuổi thọ hơn 10,000,000 chu kỳ dưới tải trọng định số.

3Động cơ chính sử dụng động cơ phanh tần số biến động 7,5KW để đảm bảo áp suất và tốc độ hàn.

4Sử dụng khuôn lợp để đảm bảo độ chính xác của lưới.

5Có một thiết bị phát hiện đường chéo để đảm bảo độ chính xác của vị trí đặt sợi đường chéo.

6. Một biến áp hàn đơn pha với công suất 200 KVA

7Các khối điện cực được làm bằng đồng crôm-zirconium với độ cứng HRB ≥ 78 và độ dẫn ≥ 50 MS / m. Các thông số kỹ thuật là 35 × 35 × 35 mm.Các bề mặt làm việc có thể được trao đổi để sử dụng, do đó tăng tỷ lệ sử dụng các khối điện cực. Điện cực trên được làm bằng thanh crôm-zirconium với độ cứng HRB ≥ 78 và độ dẫn ≥ 50 MS/m,và các thông số kỹ thuật là 25 mm.

8. Nắp điện cực được làm bằng hình vuông đồng T2 với độ dẫn ≥ 56 MS / m. Điều này làm tăng độ dẫn giữa các tấm đồng và kéo dài tuổi thọ của điện cực.

9. Sợi dẫn điện cao được làm bằng dải đồng T2 và được sản xuất thông qua quy trình uốn cong lạnh, đảm bảo chất lượng hàn và kéo dài tuổi thọ.

Nạp dây theo chiều dài

1Hệ thống đường dọc bao gồm phát hiện vật liệu cho ăn, xi lanh thẳng và cuộn dây.

Khám phá cấp dùng để kiểm tra tình trạng thiếu vật liệu dọc theo đường dọc, đảm bảo tính liên tục của máy hàn.

2Thiết bị thẳng được thực hiện bằng cách sử dụng một quy trình thẳng duy nhất để đảm bảo tính phẳng của lưới.

Máy kéo dây ngang

1. Thang dây ngang là một thiết bị vận chuyển cung cấp các thanh gia cố thẳng và cắt chiều dài tiêu chuẩn đến vị trí điện cực hàn của máy chính theo yêu cầu để hàn.Các thùng vật liệu qua thanh là một thiết bị vận chuyển cung cấp các thanh tăng cường thẳng và cắt chiều dài tiêu chuẩn đến vị trí điện cực hàn của máy chính như cần thiết cho hànNó bao gồm một cầu thang nền tảng, một thùng lưu trữ và một thùng xả. Nó bao gồm một cầu thang nền tảng, một thùng lưu trữ và một thùng xả.

2Động cơ bước tự động nhặt sợi dây và tự động thả nó xuống vị trí được chỉ định.

3. Các dây ngang hopper là loại khay, làm cho nó dễ dàng hơn cho người lao động để vận hành dây và giảm cường độ lao động của họ.

Lưới kéo tái chế

1Quá trình kéo lưới lặp đi lặp lại bao gồm kéo ra các đường ngang đã hàn theo các thông số được thiết lập bởi chương trình để tạo thành một lưới.Quá trình lưới lặp đi lặp lại liên quan đến kéo ra các đường ngang đã hàn theo các thông số được thiết lập bởi chương trình để tạo thành một lướiDựa trên chiều dài của lưới, quá trình này có thể được lặp lại nhiều lần cho đến khi toàn bộ tấm lưới được kéo ra hoàn toàn.Quá trình này có thể được lặp lại nhiều lần cho đến khi toàn bộ tấm lưới được kéo ra hoàn toàn.

Cây móc lưới được kéo cơ học, với sự hỗ trợ khí nén để nâng và hạ móc.với hỗ trợ khí nén để nâng và hạ móc.

Hệ thống điều khiển

1Sử dụng hệ thống điều khiển có thể lập trình PLC và giao diện điều hành màn hình cảm ứng.

2Mỗi cấu trúc chức năng được trang bị một thiết bị phát hiện lỗi và có chức năng báo động và tắt tự động.

3Các thông số kỹ thuật lưới và các thông số hoạt động của mỗi cơ chế được thiết lập thông qua giao diện màn hình cảm ứng.

Các dòng hàn và thời gian được thiết lập thông qua màn hình cảm ứng trên tủ điều khiển chính.

4Bằng cách sử dụng một bộ điều khiển hàn lưới thép và một thyristor để điều khiển đồng bộ, có thể đạt được hàn đồng thời của bộ biến áp hoặc điều khiển riêng biệt cho mỗi phần.

Các thông số kỹ thuật của thiết bị hàn lưới xây dựng

Ứng dụng của lưới xây dựng

Thiết bị hàn lưới xây dựng chủ yếu được sử dụng cho: hàn lưới xây dựng, sân bóng đá, đường sắt, đường cao tốc, cầu, tòa nhà, khu dân cư.

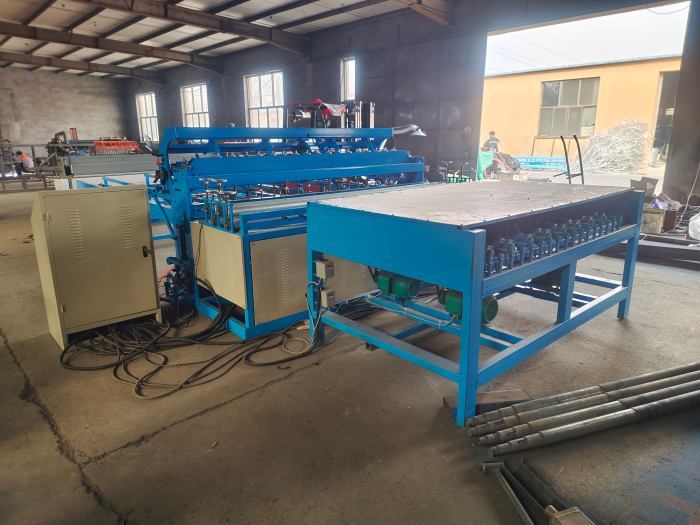

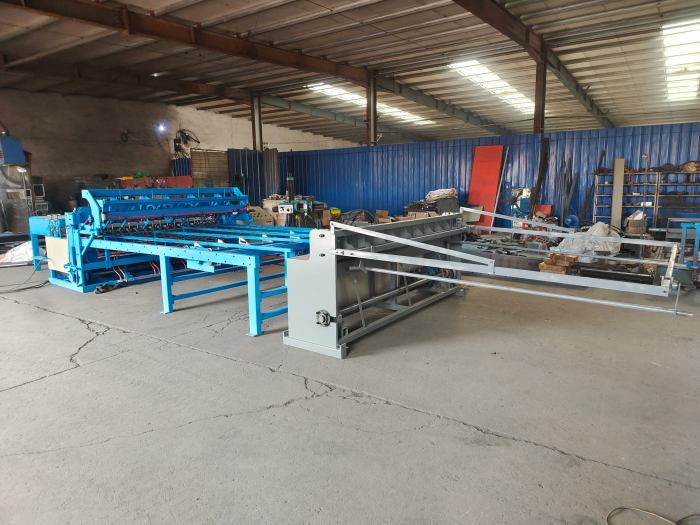

Thiết bị hàn lưới xây dựng hình ảnh
