Bảng lưới 2.4 * 6m Máy hàn tấm lưới dây cắt tự động

Bảng lưới 2.4 * 6m Máy hàn tấm lưới dây cắt tự động

Máy hàn tấm lưới dây giới thiệu

Dòng sản xuất này là một loại thiết bị mới được phát triển độc lập bởi các kỹ sư của chúng tôi dựa trên nhiều năm kinh nghiệm của họ trong công nghệ hàn lưới và nhu cầu của khách hàng.Nó cung cấp nhiều lựa chọn hơn cho các khách hàng tầm trung có nhà máy đang phát triển.

Máy hàn tấm lưới dây là một thiết bị áp dụng áp lực và điện cho các đường dọc và ngang được đặt trước để tạo thành các điểm hàn.

1. Các mùa xuân áp suất tiếp xúc trên có tuổi thọ hơn 10,000,000 chu kỳ dưới tải trọng định số.

2Động cơ chính sử dụng động cơ phanh tần số biến động 7,5KW để đảm bảo áp suất và tốc độ hàn.

3Sử dụng khuôn lợp để đảm bảo độ chính xác của lưới.

4Có một thiết bị phát hiện đường chéo để đảm bảo độ chính xác của vị trí đặt sợi đường chéo.

5. Một biến áp hàn đơn pha với công suất 200 KVA

6Các khối điện cực được làm bằng đồng crôm-zirconium với độ cứng HRB ≥ 78 và độ dẫn ≥ 50 MS / m. Các thông số kỹ thuật là 35 × 35 × 35 mm.Các bề mặt làm việc có thể được trao đổi để sử dụng, do đó tăng tỷ lệ sử dụng các khối điện cực. Điện cực trên được làm bằng thanh crôm-zirconium với độ cứng HRB ≥ 78 và độ dẫn ≥ 50 MS/m,và các thông số kỹ thuật là 25 mm.

7. Nắp điện cực được làm bằng hình vuông đồng T2 với độ dẫn ≥ 56 MS / m. Điều này làm tăng độ dẫn giữa các tấm đồng và kéo dài tuổi thọ của điện cực.

8. Sợi dẫn điện cao được làm bằng dải đồng T2 và được sản xuất thông qua quy trình uốn cong lạnh, đảm bảo chất lượng hàn và kéo dài tuổi thọ.

Tính năng máy hàn tấm lưới dây

Nạp dây theo chiều dài

Hệ thống đường dọc bao gồm phát hiện nguồn cung cấp vật liệu, xi lanh thẳng và cuộn dây.

1Khám phá nguồn cấp dùng để kiểm tra tình trạng thiếu vật liệu dọc theo đường dọc, đảm bảo tính liên tục của máy hàn.

2Thiết bị thẳng được thực hiện bằng cách sử dụng một quy trình thẳng duy nhất để đảm bảo tính phẳng của lưới.

Cross Wire Hopper

1. Thang dây ngang là một thiết bị vận chuyển cung cấp các thanh gia cố thẳng và cắt chiều dài tiêu chuẩn đến vị trí điện cực hàn của máy chính theo yêu cầu để hàn.Các thùng vật liệu qua thanh là một thiết bị vận chuyển cung cấp các thanh tăng cường thẳng và cắt chiều dài tiêu chuẩn đến vị trí điện cực hàn của máy chính như cần thiết cho hànNó bao gồm một cầu thang nền tảng, một thùng lưu trữ và một thùng xả. Nó bao gồm một cầu thang nền tảng, một thùng lưu trữ và một thùng xả.

2Động cơ bước tự động nhặt sợi dây và tự động thả nó xuống vị trí được chỉ định.

3. Các dây ngang hopper là loại khay, làm cho nó dễ dàng hơn cho người lao động để vận hành dây và giảm cường độ lao động của họ.

Tái chế lưới kéo

1Quá trình kéo lưới lặp đi lặp lại bao gồm kéo ra các đường ngang đã hàn theo các thông số được thiết lập bởi chương trình để tạo thành một lưới.Quá trình lưới lặp đi lặp lại liên quan đến kéo ra các đường ngang đã hàn theo các thông số được thiết lập bởi chương trình để tạo thành một lướiDựa trên chiều dài của lưới, quá trình này có thể được lặp lại nhiều lần cho đến khi toàn bộ tấm lưới được kéo ra hoàn toàn.Quá trình này có thể được lặp lại nhiều lần cho đến khi toàn bộ tấm lưới được kéo ra hoàn toàn.

2. Cây móc lưới được kéo cơ học, với sự hỗ trợ khí nén để nâng và hạ móc.với hỗ trợ khí nén để nâng và hạ móc.

Máy cắt râu

Một máy cắt tỉa chính xác cao có thể cắt lỗ dây ngang 2mm, để lại các cạnh thô của lưới trong vòng 1mm.

Hệ thống điều khiển

1Sử dụng hệ thống điều khiển có thể lập trình PLC và giao diện điều hành màn hình cảm ứng.

2Mỗi cấu trúc chức năng được trang bị một thiết bị phát hiện lỗi và có chức năng báo động và tắt tự động.

3Các thông số kỹ thuật lưới và các thông số hoạt động của mỗi cơ chế được thiết lập thông qua giao diện màn hình cảm ứng.

4. Tiền hàn và thời gian được thiết lập thông qua màn hình cảm ứng trên tủ điều khiển chính.

5Bằng cách sử dụng một bộ điều khiển hàn lưới thép và một thyristor để điều khiển đồng bộ, có thể đạt được hàn đồng thời của bộ biến áp hoặc điều khiển riêng biệt cho mỗi phần.

6. Các tủ điều khiển CNC sử dụng thương hiệu nổi tiếng thế giới. tủ điều khiển CNC áp dụng thương hiệu điện nổi tiếng thế giới, đảm bảo hiệu suất ổn định, kiểm soát chính xác, độ tin cậy cao,và một cuộc sống dịch vụ lâu hơn, đồng thời giảm tỷ lệ thất bại và chi phí bảo trì.

Các thông số kỹ thuật của máy hàn tấm lưới dây

Ứng dụng của tấm lưới sợi

Đèn đường phố này có độ sáng cao, tiết kiệm năng lượng, bảo vệ môi trường và dễ cài đặt. Nó có xếp hạng chống nước IP67 và đã vượt qua chứng nhận CE.Nó phù hợp với trường học., công viên, bên đường, nhà máy, quảng trường, vv Nó có thời gian bảo hành 3 năm. Hơn nữa, chúng tôi có thể cung cấp nhiều phong cách khác nhau để đáp ứng nhu cầu của bạn.

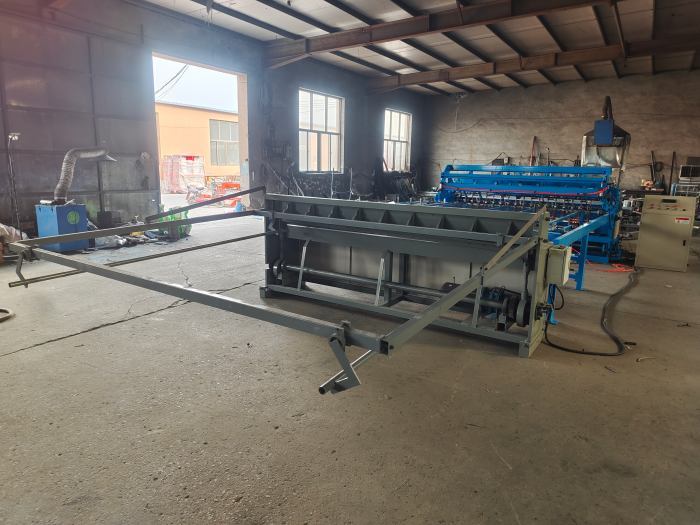

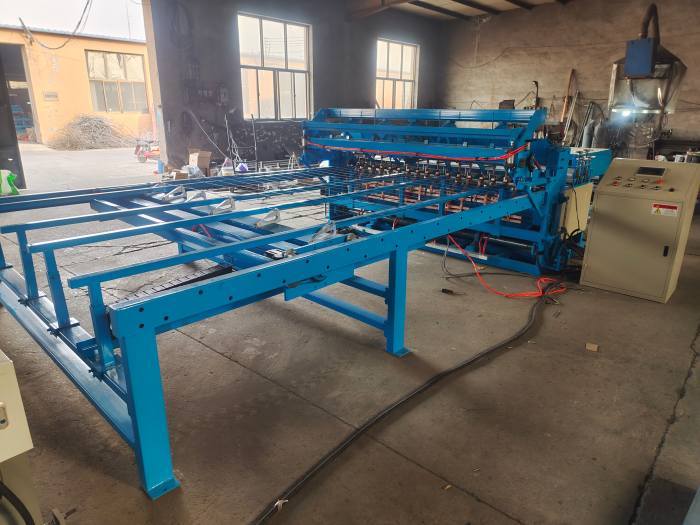

Ảnh máy hàn tấm lưới dây
