Máy hàn lưới dây / máy hàn lưới hàng rào hàn
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | DIXUN |
| Chứng nhận | CE & ISO 9001:2015 |
| Số mô hình | DX-2500A |
| Số lượng đặt hàng tối thiểu | một bộ |
| chi tiết đóng gói | Các phụ tùng và tủ điều khiển sẽ được đựng trong hộp gỗ. Máy chính là đóng gói khỏa thân. Nó cần một |
| Thời gian giao hàng | 30 ngày làm việc |
| Khả năng cung cấp | 5 bộ mỗi tháng |
Thông tin chi tiết sản phẩm
| Đường kính dây | 3-6mm | Chứng nhận | CE,ISO9001 |
|---|---|---|---|
| Màu sắc | có thể được tùy chỉnh | Điện áp | 220V/380V/415V/440V |
| Tốc độ hàn | 40-60 lần/phút | Tên | Máy hàn lưới dây |
| kiểu | hoàn toàn tự động | Tình trạng | Mới |
| Cách sử dụng | hàng rào lưới thép hàn, Máy hàn lưới thép bê tông cốt thép an ninh sản xuất tại Trung Quốc | Chiều cao của hàng rào | 1000-2500mm |
| hàng rào cong | Tự động uốn | Kéo động cơ lưới | Động cơ servo |
| Làm nổi bật | Máy hàn lưới hàng rào hàn,Máy hàn lưới dây với bảo hành,Thiết bị hàn lưới dây công nghiệp |
||
Mô tả sản phẩm
Máy hàn lưới dây / máy hàn lưới hàng rào hàn
giới thiệu của máy hàn lưới dây
1Hệ thống điều khiển sử dụng công nghệ CNC đồng bộ, chương trình PLC và HMI. Nó dễ dàng và thuận tiện để vận hành với màn hình cảm ứng.
2Các dây ngang được cung cấp từ thiết bị hopper tự động và được điều khiển bởi động cơ bước.Thiết bị cửa hàng chéo có dung lượng nhiều hơn có thể tải max 1 tấn dây.
3. Khoảng cách điều chỉnh của dây thẳng đứng cho phép kích thước lỗ khác nhau giữa dây thẳng đứng, khi nhập khoảng cách của dây ngang đến màn hình cảm ứng, bất kỳ kích thước lưới nào cũng có thể được thực hiện.Kích thước lưới hàn có thể được điều chỉnh ngẫu nhiên trong phạm vi.
4Hệ thống kéo lưới được điều khiển bởi động cơ servo. động cơ servo áp dụng thương hiệu Delta, độ chính xác cao và sức mạnh lớn.
5. Các lên và xuống của kéo móc được điều khiển bởi xi lanh không khí. Và khoảng cách kéo lưới (không gian dây chéo) được điều chỉnh bởi PLC trên màn hình cảm ứng.
6. Động thái hàn làm mát bằng nước: 160KVA * 9PCS (51 điện cực hàn) ¢ mỗi 6 điện cực hàn cần một biến áp hàn. Và biến áp hàn làm mát bằng nước.Có tuổi thọ lâu hơn.
7. đường cung cấp dây: các dây dọc trước thẳng trước cắt. các dây ngang trước thẳng và cắt trước.
8. Máy uốn cong sẽ uốn cong bảng lưới tự động sau khi xe kéo lưới đẩy bảng lưới dưới máy uốn cong. Máy uốn cong có thể uốn cong bảng lưới ở đầu,ở giữa và ở cuối. Máy uốn cong được điều khiển bởi tủ điều khiển. Cuối cùng. Thiết bị xếp chồng lưới robot thông minh robot stack.which grab the 3d fence on the collect mesh car.Ưu điểm của nó là nó có thể chính xác và nhanh chóng đặt lưới để, giảm lao động và tiết kiệm chi phí.
9Động lực biến áp phải ít nhất 160KVA để cung cấp cho máy chạy và khoảng cách giữa biến áp và máy trong vòng 100 m.
10Vật liệu: Phù hợp với dây carbon thấp, dây kẽm.
Thông tin chi tiết về máy hàn lưới dây
1. Thiết bị cung cấp dây theo chiều dài
Hệ thống cung cấp dây dọc là một thiết kế mới, có thể đặt dây dọc nhanh chóng và chính xác, báo động tự động trong trường hợp thất bại.Nó có thể tải 1500kg dây.
2Thiết bị đẩy dây theo chiều dài
Thiết bị đẩy dây dọc này được thiết kế đặc biệt để làm cho dây dọc đạt chính xác vị trí được chỉ định và đảm bảo rằng tiêu chuẩn lưới không có lỗi.
3Kết nối giữa bộ biến áp hàn và điện cực sử dụng khối đồng thay vì lá đồng mềm, có chất lượng tốt hơn và hiệu ứng dẫn điện.
4Điện cực và cơ sở đồng đều được làm bằng đồng chromium cao (CuCrZr), đó là một vật liệu hợp kim đặc biệt có khả năng chống mòn và chống nhiệt độ cao.Tăng tuổi thọ của điện cực.
5Thiết bị kéo lưới (Bằng cách điều khiển xi lanh khí servo motor)
Các lưới kéo nhiều lần là để kéo dây ngang hàn ra khỏi lưới theo
tham số được thiết lập bởi chương trình, và theo chiều dài của lưới, nó có thể nhận ra kéo lưới nhiều lần, để toàn bộ lưới được hoàn toàn kéo ra.
6Thiết bị đẩy lưới
Thiết bị lưới đẩy này được sử dụng để đẩy bảng lưới dưới máy uốn cong.
7. Máy uốn cong tự động
Máy uốn cong này có thể uốn cong bảng lưới trực tuyến tự động, tiết kiệm lao động và cung cấp hiệu quả cao.
8. Kéo thiết bị lưới sau khi uốn cong lưới.
Thiết bị kéo lưới kéo ra các bảng 3D hàng rào sau khi uốn cong.
9. Thiết bị hàng rào xếp chồng lưới tự động
Thiết bị xếp chồng lưới có thể xếp chồng lưới hàng rào 3D chính xác, tạo điều kiện đóng gói và giảm chi phí lao động. Nó có thể điều chỉnh chiều cao xếp chồng lưới thông minh.
10. Thiết bị cắm dây ngang
Động cơ bước lái thiết bị loại đĩa để thả dây ngang tự động.
Cross hopper dây là một thiết bị cho ăn mà gửi thẳng và cắt thép dài cố định thanh vào vị trí điện cực hàn của máy hàn chính theo hàn Các đặc điểm lớn nhất của hopper này là nó được trang bị một silo lưu trữ dây ngang và một thiết bị cho ăn tự động. thực phẩm và vật liệu thứ cấp và cải thiện hiệu quả sản xuất.
Hopper này bao gồm thang nền tảng, thùng lưu trữ và hopper rơi, được lắp đặt trên khung kéo lưới lưu thông.Có cầu thang ở cả hai bên của nền tảng hopper để dễ dàng vận hành. Các thùng lưu trữ được trang bị một bộ cuộn động cơ từ tính. Các thanh được hấp thụ trên cuộn và gửi đến thùng chứa và lưu trữ. Thùng chứa vật liệu được trang bị một công tắc phát hiện vị trí để kiểm soát xem cần thêm vật liệu tùy theo lượng vật liệu được chuẩn bị. Các hopper rơi sử dụng một ổ đĩa hình dạng để giữ chính xác dây, và đồng đều cung cấp cho mỗi dây ngang vào vị trí đẩy một một theo nhu cầu hàn.Sức mạnh của dây giữ là một 13.5N.m động cơ bước.
Các thông số kỹ thuật của máy hàn lưới dây
| Mô hình | DX-2500A | Chiều kính dây | 3.0 - 6.0mm |
| Khoảng cách theo chiều dài của dây |
50-250mm (được điều chỉnh) |
Hình dạng dây dọc | Pre-cắt dây dọc dây cho ăn hopper tự động |
| Khoảng cách dây ngang |
50-250mm (được điều chỉnh) |
Hình dạng dây chéo | Cung cấp dây cắt trước bằng động cơ bước tự động |
| Chiều rộng của bảng lưới | Tối đa 2500mm | Điện áp định số | (được tùy chỉnh) |
| Tốc độ hàn | 55-65 lần/phút | Máy biến đổi hàn | 160KVAX9 PCS |
| Điện cực hàn | 51 PCS | Chiều dài của bảng lưới | 1000-3000mm |
| Trọng lượng máy | 14.8 T | Kích thước máy | 25 x 3,8 x 2,2m (L*W*H) |
| Công suất sản xuất | 55-60 tấm mỗi giờ | Phương pháp kéo lưới | Với động cơ phụ trợ |
| Nhân lực | 1- 2 người | Không gian sàn cần thiết | 26 x 5m x 7m (L*W*H) |
| Máy biến áp điện | 200KVA | phanh điện | 630A |
| Cáp |
240mm2 * 3pcs (cáp nhôm) |
Khoảng cách từ bộ biến áp điện đến máy | 100m |

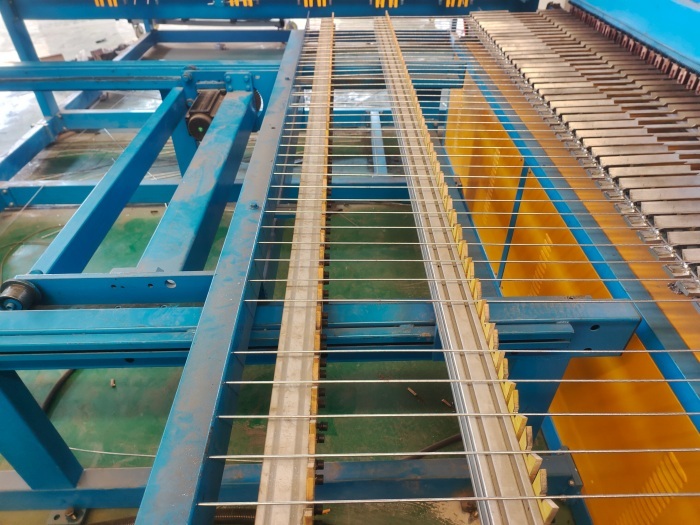

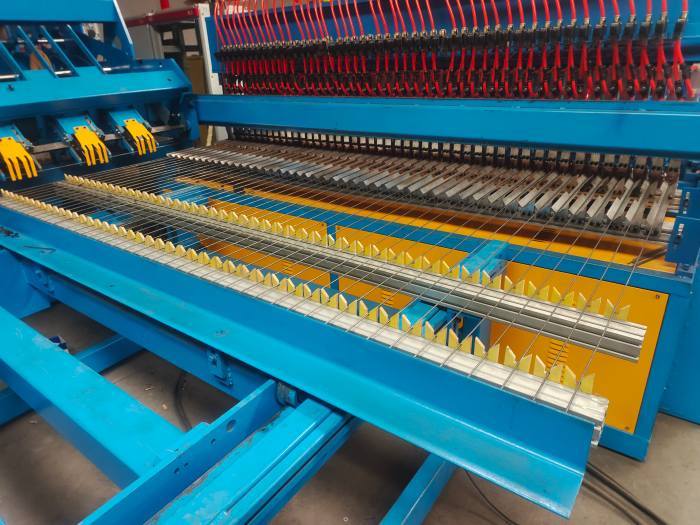

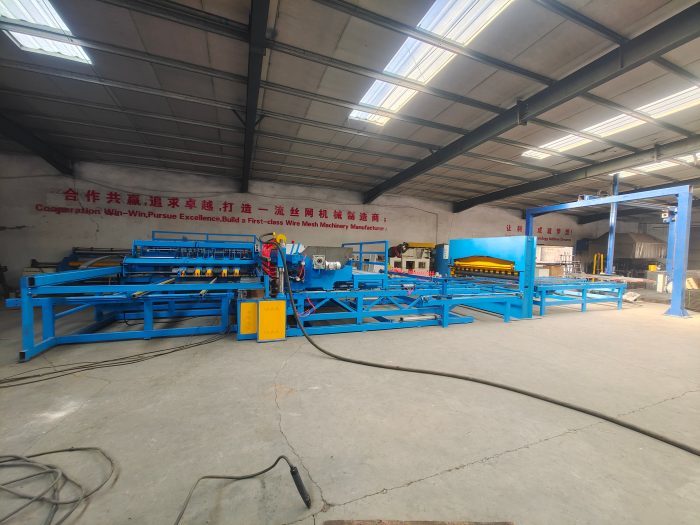

Hình ảnh của Máy hàn lưới dây
