Dây chuyền sản xuất lưới hàng rào hàn cao 1530mm, mắt lưới 50x200mm

Dây chuyền sản xuất lưới hàng rào hàn

Giới thiệu dây chuyền sản xuất lưới hàng rào hàn

Dây chuyền máy hàn lưới hàng rào 3D này được phát triển và sản xuất bởi đội ngũ kỹ thuật Trung Quốc và các kỹ sư châu Âu kết hợp với kinh nghiệm sử dụng của khách hàng. Toàn bộ dây chuyền sản xuất rất tiên tiến và mỗi hệ thống đã được cải thiện đáng kể.

Đặc điểm của dây chuyền sản xuất lưới hàng rào hàn

Bộ cấp dây dọc tự động

1. Thiết bị lưu trữ dây dọc, dung lượng dây 1 tấn.
2. Động cơ servo kết nối bộ cấp dây bằng dây đai đồng bộ, đảm bảo cấp liệu chính xác.
3. Có thể cấp 61 dây dọc trong 21 giây.
4. Động cơ servo điều khiển việc đẩy dây dọc.

Bộ cấp dây ngang tự động

1. Thiết bị lưu trữ dây ngang, dung lượng dây 1 tấn.
2. Động cơ bước điều khiển dây ngang rơi xuống.
3. Bộ cấp dây ngang được thiết kế đặc biệt, đảm bảo dây ngang thẳng khi rơi xuống.

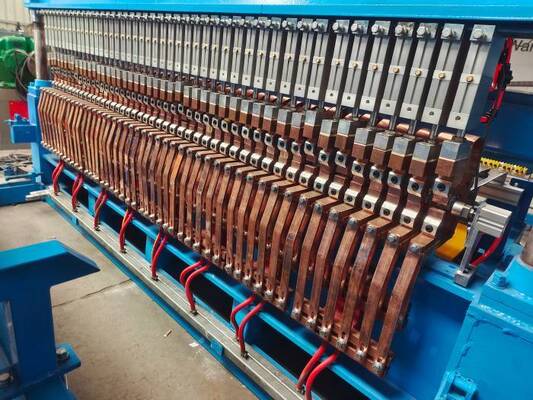

Máy hàn lưới chính

1. Hàn điều khiển bằng xi lanh khí AirTAC (Đài Loan Trung Quốc).
2. Đế điện cực trên và đế điện cực dưới được đúc nguyên khối bằng đồng, loại làm mát bằng nước.
3. Điện cực hàn: 30*30*30mm, sử dụng 6 mặt.
4. Máy biến áp hàn làm mát bằng nước loại đúc.

Xe kéo lưới

1. Xe kéo lưới số 1 điều khiển việc kéo lưới.
2. Xe kéo lưới số 2 điều khiển việc cấp lưới cho máy uốn tự động.
3. Động cơ servo kết nối xe kéo lưới bằng dây đai đồng bộ, đảm bảo kéo chính xác.

Máy uốn

1. Động cơ servo điều khiển uốn lưới, tốc độ nhanh hơn nhiều so với uốn thủy lực.
2. Điều khiển bằng biến tần.
3. Tốc độ uốn: 4 giây mỗi lần.
4. Khuôn uốn làm bằng vật liệu W14Cr4VMnRE.

Bộ xếp lưới

1. Sau khi hàn xong, bộ xếp lưới sẽ tự động kẹp, nâng lưới và xếp lên xe.
2. Động cơ servo điều khiển việc nâng lưới.
3. Động cơ servo điều khiển việc di chuyển lưới ra ngoài.

Ưu điểm của dây chuyền sản xuất lưới hàng rào hàn

1. Chiều dài lưới (chiều cao hàng rào) có thể điều chỉnh tùy ý từ 75-2500 mm.
2. Thiết bị rung được thêm vào hệ thống cấp dây ngang để ngăn dây bị rối.
3. Dây dọc và dây ngang được định vị chính xác, tấm lưới phẳng, lỗ lưới tiêu chuẩn.
4. Khoảng cách dây ngang được điều chỉnh thông qua màn hình cảm ứng, có thể cài đặt các kích thước lưới khác nhau trên cùng một lưới.
5. Khuôn trên và khuôn dưới của máy uốn di chuyển đồng thời để tiết kiệm thời gian.
6. Chúng ta có thể dễ dàng điều chỉnh dòng hàn khi cần hàn các đường kính dây khác nhau.
7. Hệ thống cấp dây dọc đã được thêm phễu, có thể chứa 1 tấn dây.
8. Chúng ta có thể cài đặt sản lượng và máy sẽ tự động dừng sau khi sản xuất lưới hoàn thành.
9. Cấp dây, hàn lưới, uốn lưới, xếp lưới chạy cùng nhau. Hiệu suất sản xuất cao.
10. Hệ thống xếp lưới robot có thể đặt lưới một cách chính xác và nhanh chóng, tiết kiệm chi phí nhân công.

Thông số kỹ thuật của dây chuyền sản xuất lưới hàng rào hàn

Ứng dụng của lưới hàng rào

Lưới hàng rào chủ yếu được sử dụng để nuôi gà, vịt, ngan, thỏ, hàng rào vườn thú, bảo vệ máy móc thiết bị, lan can đường cao tốc, hàng rào thể thao, bảo vệ dải cây xanh ven đường, kho bãi, vật liệu an ninh và gia cố, hàng rào sân thể thao, công viên.

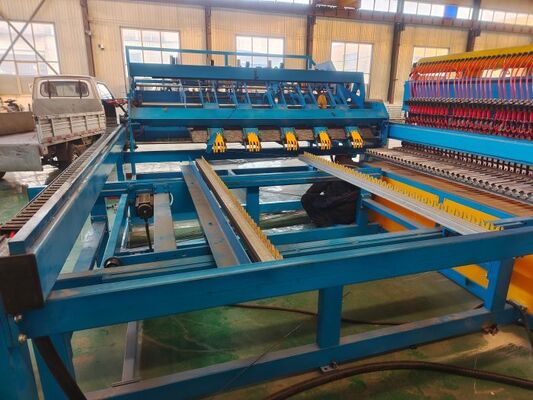

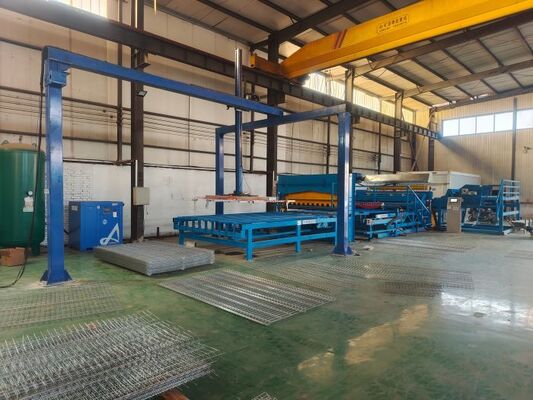

Hình ảnh dây chuyền sản xuất lưới hàng rào hàn
