Máy hàn lưới hàng rào kích thước mắt lưới 50x200mm, chiều cao hàng rào 2.5m

Khẩu mở Kích thước 50x200mm Chiều cao hàng rào 2,5m Chiếc máy hàn lưới hàng rào

giới thiệu của máy hàn lưới hàng rào:

Máy hàn lưới hàng rào này được phát triển và sản xuất bởi nhóm kỹ thuật Trung Quốc và các kỹ sư châu Âu kết hợp với kinh nghiệm sử dụng của khách hàng.Toàn bộ dây chuyền sản xuất là rất tiên tiến và mỗi hệ thống đã được cải thiện rất nhiều.

Hệ thống cho ăn dây đường dây rất chính xác, và phạm vi chiều dài có thể là 75-2500 mm, hệ thống lưới kéo, hệ thống vận chuyển lưới và hệ thống uốn cong lưới được điều khiển bởi các động cơ servo khác nhau,nó có thể cải thiện đáng kể tốc độ sản xuất.

Hệ thống uốn cong áp dụng máy uốn cong tốc độ cao, và các khuôn trên và dưới di chuyển cùng một lúc để sản xuất hiệu quả cao.

Hệ thống xếp chồng lưới sử dụng hệ thống xếp chồng robot thông minh. Ưu điểm của nó là nó có thể đặt lưới một cách chính xác và nhanh chóng, giảm lao động và tiết kiệm chi phí.

 Ưu điểm của máy hàn lưới hàng rào:

1Chiều dài lưới (độ cao hàng rào) có thể được điều chỉnh tùy ý 1000-2500 mm.
2Thiết bị rung được thêm vào hệ thống cung cấp dây chéo để ngăn chặn dây cuộn.
3. dây đường và dây ngang là vị trí chính xác, bảng lưới là phẳng, lỗ lưới là tiêu chuẩn.
4. Khoảng cách dây chéo được điều chỉnh thông qua màn hình cảm ứng, kích thước lưới khác nhau có thể được đặt trong cùng một lưới.
5Các con đai trên và dưới của máy uốn cong di chuyển cùng một lúc để tiết kiệm thời gian.
6Chúng ta có thể dễ dàng điều chỉnh dòng hàn khi chúng ta cần để hàn đường kính dây khác nhau.
7Chúng ta có thể thiết lập đầu ra và dừng máy tự động sau khi sản xuất lưới hoàn thành.
8. Nạp dây, hàn lưới, uốn cong lưới, xếp chồng lưới chạy cùng nhau. Hiệu quả sản xuất cao.
9. Hệ thống xếp chồng lưới robot có thể đặt lưới chính xác và nhanh chóng, tiết kiệm chi phí lao động.

Chi tiết về máy hàn lưới hàng rào:

1. Hệ thống cung cấp dây dọc là một thiết kế mới, có thể đặt dây dọc nhanh chóng và chính xác, báo động tự động trong trường hợp thất bại.Nó có thể tải 1500kg dây.

2Thiết bị đẩy dây dọc này được thiết kế đặc biệt để làm cho dây dọc đạt chính xác vị trí được chỉ định và đảm bảo rằng tiêu chuẩn lưới không có lỗi.

3Kết nối giữa bộ biến áp hàn và điện cực sử dụng khối đồng thay vì lá đồng mềm, có chất lượng tốt hơn và hiệu ứng dẫn điện.

4Điện cực và cơ sở đồng đều được làm bằng đồng chromium cao (CuCrZr), đó là một vật liệu hợp kim đặc biệt có khả năng chống mòn và chống nhiệt độ cao.Tăng tuổi thọ của điện cực.

5. Mái kéo nhiều lần là để kéo dây ngang hàn ra khỏi lưới theo tham số được thiết lập bởi chương trình, và theo chiều dài của lưới, nó có thể nhận ra kéo lưới nhiều lần, để toàn bộ lưới được hoàn toàn kéo ra.Các lưới kéo nhiều lần thiết bị bao gồm một lưới kéo khung dưới cùng, một khung kéo lưới di động, một chiếc xe kéo lưới, và ống hỗ trợ.nó có thể được di chuyển 600mm ra khỏi máy tính chính, thuận tiện cho bảo trì và vận hành. Sức mạnh di chuyển của khung kéo lưới là một xi lanh tiêu chuẩn có đường kính 50mm.Các khung kéo di động bao gồm hai khung hàn bên và một hỗ trợ giữaHai bộ móc khóa khí nén được lắp đặt tại kết nối với máy hàn hàn để đảm bảo độ chính xác của vị trí của khung kéo lưới trong khi làm việc.Hai xi lanh với đường khoan 40mmCó một bộ thiết bị chống khóa cơ học tại kết nối giữa khung di động và khung dưới để cải thiện sự an toàn của người vận hành.Được trang bị 6 bộ móc kéo lưới khí nén, một bộ thiết bị nâng sức mạnh chùm túi, lấy xi lanh lực thủ công với đường kính mỏng 25mm, sức mạnh nâng túi là đường kính xi lanh 1.

6. Thiết bị lưới đẩy này được sử dụng để đẩy bảng lưới dưới máy uốn cong.

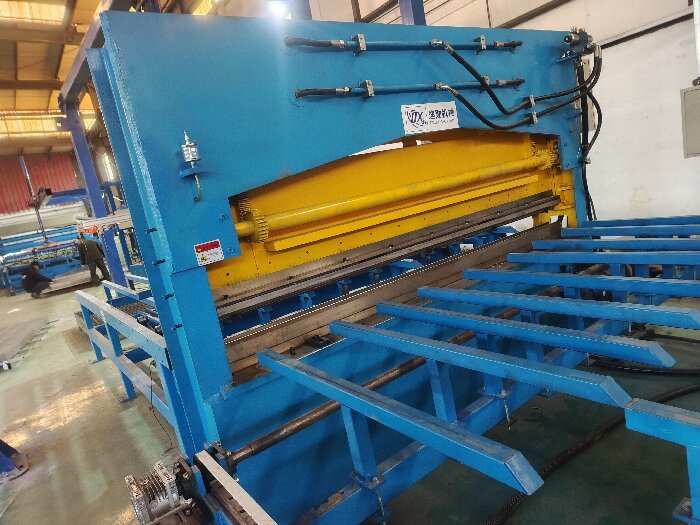

7.Máy uốn cong này có thể uốn cong bảng lưới trực tuyến tự động, tiết kiệm lao động và cung cấp hiệu quả cao.

8.Thiết bị kéo lưới kéo ra các bảng 3D hàng rào sau khi uốn cong.

9.Thiết bị xếp chồng lưới robot có thể xếp chồng lưới hàng rào 3D chính xác, tạo điều kiện đóng gói và giảm chi phí lao động. Nó có thể điều chỉnh chiều cao xếp chồng lưới một cách thông minh.

10.Động cơ bước lái thiết bị loại đĩa để thả dây ngang tự động.Cross hopper dây là một thiết bị cho ăn gửi thẳng và cắt các thanh thép dài cố định vào vị trí điện cực hàn của máy hàn chính theo nhu cầu hànTính năng lớn nhất của hopper này là nó được trang bị một silo lưu trữ dây ngang và một thiết bị cho ăn tự động.làm giảm việc cho ăn bằng tay và vật liệu phụ và cải thiện hiệu quả sản xuất.

11. Hopper này bao gồm thang nền tảng, thùng lưu trữ và hopper rơi, được lắp đặt trên khung kéo lưới lưu thông.Có cầu thang ở cả hai bên của nền tảng hopper để dễ dàng vận hành. Thùng chứa được trang bị một bộ cuộn động cơ từ tính. Khi xoay, các thanh thép được hấp thụ trên cuộn và gửi đến thùng chứa và lưu trữ.Thùng chứa vật liệu được trang bị một công tắc phát hiện vị trí để kiểm soát liệu có cần thêm vật liệu theo số lượng vật liệu được chuẩn bịCác hopper rơi sử dụng một đĩa hình sợi để giữ chính xác dây, và đồng đều cung cấp cho mỗi dây ngang vào vị trí đẩy một một theo nhu cầu hàn.Sức mạnh của dây giữ là một 13.5N.m động cơ bước.

12. Máy hàn lưới hàng rào được trang bị tủ điều khiển chính độc lập và máy điều khiển. Sử dụng hệ thống điều khiển lập trình PLC, giao diện hoạt động màn hình cảm ứng. Hoạt động dễ dàng.

Các thông số kỹ thuật của máy hàn lưới hàng rào:

Ứng dụng của máy hàn lưới hàng rào:

Màng hàng rào có một loạt các ứng dụng. Tùy thuộc vào loại và thông số kỹ thuật của nó, nó có thể được sử dụng trong các tình huống sau:
1Các lĩnh vực giao thông như đường bộ, đường sắt, cầu và đường cao tốc: Trong các khu vực này, các hàng rào bảo vệ đóng vai trò bảo vệ và cô lập, ngăn ngừa các tai nạn hiệu quả.các rào chắn trên đường cao tốc có thể ngăn xe mất kiểm soát và chạy ra khỏi đường, đảm bảo an toàn cho người đi bộ.
2. Khu công trình, đặc biệt là xung quanh hố nền: Tại các công trình xây dựng, hàng rào bảo vệ phục vụ như một biện pháp an toàn để ngăn ngừa các rủi ro ngẫu nhiên trong quá trình xây dựng.Các hàng rào xung quanh hố nền tảng có thể ngăn chặn công nhân rơi xuống và cũng cô lập công trình để ngăn chặn nhân viên không được phép vào.
3Các địa điểm công cộng như công viên, cộng đồng và trường học: Mạng lưới canh phòng có thể được sử dụng để tách và làm đẹp môi trường, và để điều chỉnh các con đường cho người đi bộ và xe cộ.lưới canh phòng vườn có thể được sử dụng để phân chia những chiếc giường hoa và bãi cỏ, phục vụ như một rào cản và một phương tiện làm đẹp.
4Trong các nhà máy, nhà kho, bãi đậu xe và các nơi khác: Cánh chắn có thể được sử dụng để bảo vệ và bảo vệ thiết bị và cơ sở vật chất.hàng rào cách ly kho có thể được sử dụng để cách ly giữa nội thất của kho xưởng và quầy hàng thị trường.
5. Các địa điểm thể thao như sân vận động, sân bóng rổ và sân bóng đá: Mạng bảo vệ sân bóng rổ có đặc điểm chống lão hóa, chống ăn mòn, bề mặt phẳng,và ít bị biến dạng do tác động lực bên ngoàiNó được sử dụng rộng rãi trong các sân vận động, sân bóng rổ và sân bóng đá, vv.
6Sản xuất gia súc: Mạng che chở gia súc có thể đóng một vai trò rất hiệu quả trong việc bảo vệ và giám sát trang trại, ngăn chặn động vật thoát khỏi.

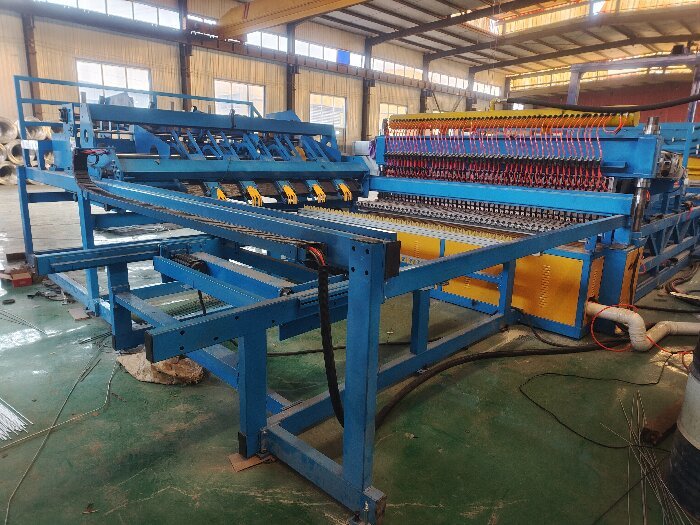

Hình ảnh của Máy hàn lưới hàng rào:
