Máy hàn lưới thép thanh vằn chiều rộng 2,5m của Panasonic
Nguồn gốc | TRUNG QUỐC |
---|---|
Hàng hiệu | DIXUN |
Chứng nhận | CE |
Số mô hình | DX-GWC-2500 |
Số lượng đặt hàng tối thiểu | một bộ |
chi tiết đóng gói | <i>The Rebar Mesh Panel Production Line is nude packing.</i> <b>Dây chuyền sản xuất tấm lưới thép th |
Thời gian giao hàng | 30 ngày làm việc |
Điều khoản thanh toán | L / C, T / T |
Khả năng cung cấp | 6-8 bộ mỗi tháng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên sản phẩm | Dây chuyền sản xuất tấm lưới thép thanh | Đường kính dây | 5-12mm |
---|---|---|---|
Vôn | 380V / 220V / 415V / 440V | Sự bảo đảm | 2 năm |
Tốc độ hàn | 40-70 lần / phút | Công suất định mức | 150kva * 12 chiếc |
chiều rộng lưới | Max. Tối đa 2.5m 2,5m | Chiều dài lưới | Max. Tối đa 12m 12m |
Hệ thống điều khiển | Điều khiển PLC | Điều kiện | Mới mẻ |
Không gian dây dọc | 100-250mm | Không gian dây chéo | 50-300mm |
Điểm nổi bật | máy hàn tấm lưới panasonic,máy hàn tấm lưới plc,máy hàn lưới thép vằn khổ rộng 2 |
Máy hàn tấm lưới thép thanh vằn Panasonic có chiều rộng lưới 2,5m
Giới thiệu máy hàn bảng lưới thép thanh:
Máy hàn tấm lưới thép vằn DX-GWC-2500 là một thiết bị đặc biệt để làm lưới gia cố.Máy hàn bảng lưới thép thanh sử dụng nguyên tắc hàn điểm điện trở đa điện cực để hàn các thanh dọc và ngang của thanh thép thành lưới chắc chắn theo yêu cầu đặt ra. , thời gian hàn và hàn điều khiển riêng biệt được quản lý bằng hệ thống điều khiển tự động, giao diện người - máy, vận hành thông minh, nhân hóa.Tách máy biến áp hàn để giảm bớt yêu cầu của máy biến áp nguồn.
Các tính năng của máy hàn lưới thép thanh:
1. Dây chéo là dây cắt sẵn, dây chéo bằng cách cho ăn tự động quay.
2. Động cơ servo được sử dụng trong hệ thống lưới kéo để đảm bảo độ chính xác của lưới.
3. Dây chéo của máy hàn lưới thép cấp liệu từ phễu đa năng có công suất gấp hơn hai lần so với phễu truyền thống.
4. Dây chuyền sản xuất tấm lưới thép vằn bổ sung thêm lưới thép chịu lực và thiết bị mang giúp làm việc thuận tiện hơn.
Hệ thống kéo lưới
Nó bao gồm tấm trống, giàn, máy đan lưới liên kết chuỗi và xe chuyển tải (hoặc dẫn hướng con lăn), bộ phận lật (máy xếp-quay) là bộ phận tùy chọn.
Chiều dài tối đa của bảng điều khiển lưới: 12m.Nếu chiều dài của lưới thép gia cường là 12 mét hoặc dài hơn, nó cần được tùy chỉnh.
Đơn vị vị trí lưới CNC
Việc sử dụng đơn vị vị trí lưới là đưa lưới hàn về phía trước, đồng thời đảm bảo khoảng cách dây dòng cần thiết, điều chỉnh khoảng cách dòng chéo theo cài đặt tự động. Hệ thống vị trí lưới CNC có thể điều chỉnh khoảng cách dây chéo tự động, và có thể lưu dữ liệu trong hệ thống, rất dễ dàng thuận tiện và chính xác để điều chỉnh khoảng cách dây chéo.
Bộ cho ăn dây chéo (cắt sẵn)
Nó được lắp đặt ở phía trên của thiết bị lưới lưới. Nó bao gồm bệ đi bộ, bộ xếp dây chéo, thiết bị phân tán dây và thiết bị cấp dây.
Thiết bị phân phối và cấp dây được dẫn động bằng hệ thống khí nén dưới sự vận hành của hệ thống điều khiển điện. Cấp dây chéo tự động mà không cần lao động thủ công.nó được thiết kế cho dây chéo được cấp từ dây cắt sẵn.
Hệ thống hàn
Hệ thống hàn được tạo thành từ giá đỡ, máy biến áp hàn, xi lanh điều áp, tổ hợp điện cực trên, tổ hợp điện cực dưới, bộ định vị từ tính dây chéo, bộ phận lưới nâng, tổ hợp giá đỡ dây dẫn, hệ thống khí nén, hệ thống làm mát bằng nước và các phụ tùng khác.
Vật liệu hàn: dây cán nguội, dây tròn cán nguội, dây cán nóng.
Các thông số kỹ thuật của máy hàn lưới thép thanh:
Người mẫu | DX-GWC-2500 |
Đường kính dây | 5-12mm |
Không gian dây dọc | 100-250mm |
Không gian dây chéo | 50-300mm |
Chiều dài của tấm lưới | 3-12m |
Công suất định mức | 150KVA * 12PCS |
Số lượng điện cực hàn | 24 CÁI |
Phễu cấp liệu dây chéo | Tự động |
Thiết bị bảng lưới rơi | Tự động |
Tốc độ hàn | 40-70 lần / phút |
Kích thước máy | 23 * 3,4 * 2,1m |
Trọng lượng máy | 14T |
Nguồn cấp | 300KVA |
Sự tiêu thụ năng lượng | 22KW / giờ |
Ứng dụng máy hàn bảng lưới thép thanh:
Các ứng dụng của tấm lưới thép vằn được sử dụng rộng rãi trongKỹ thuật mặt đường bê tông xi măng đường cao tốc, kỹ thuật cầu, hầm, kỹ thuật đường cao tốc.

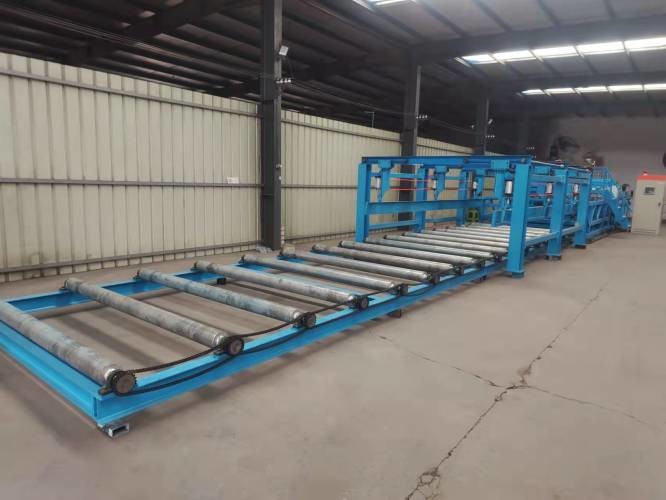

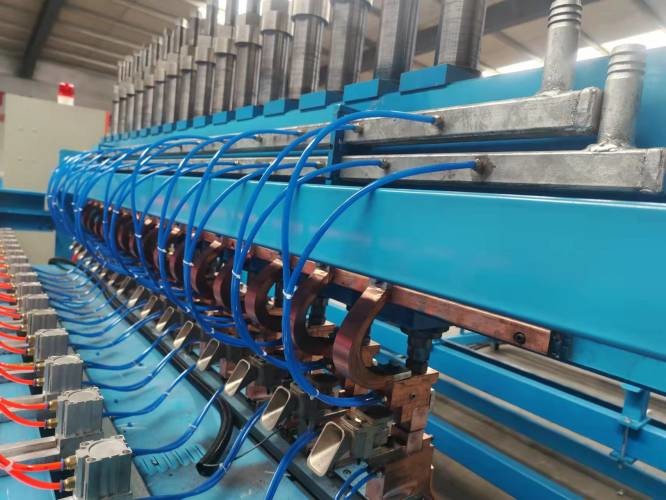

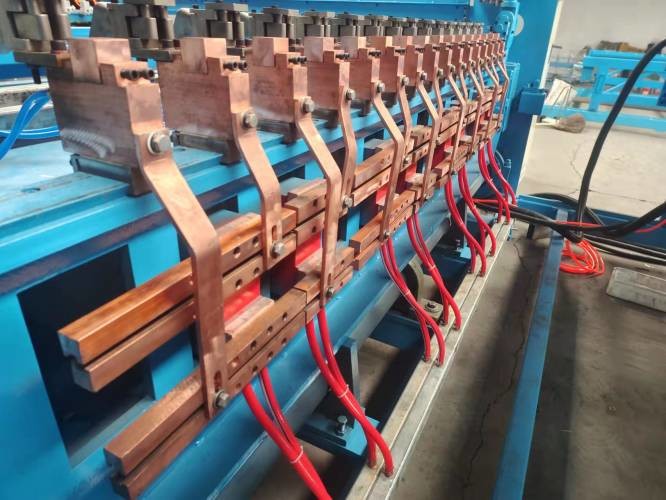

Hình ảnh máy hàn tấm lưới thép thanh:
